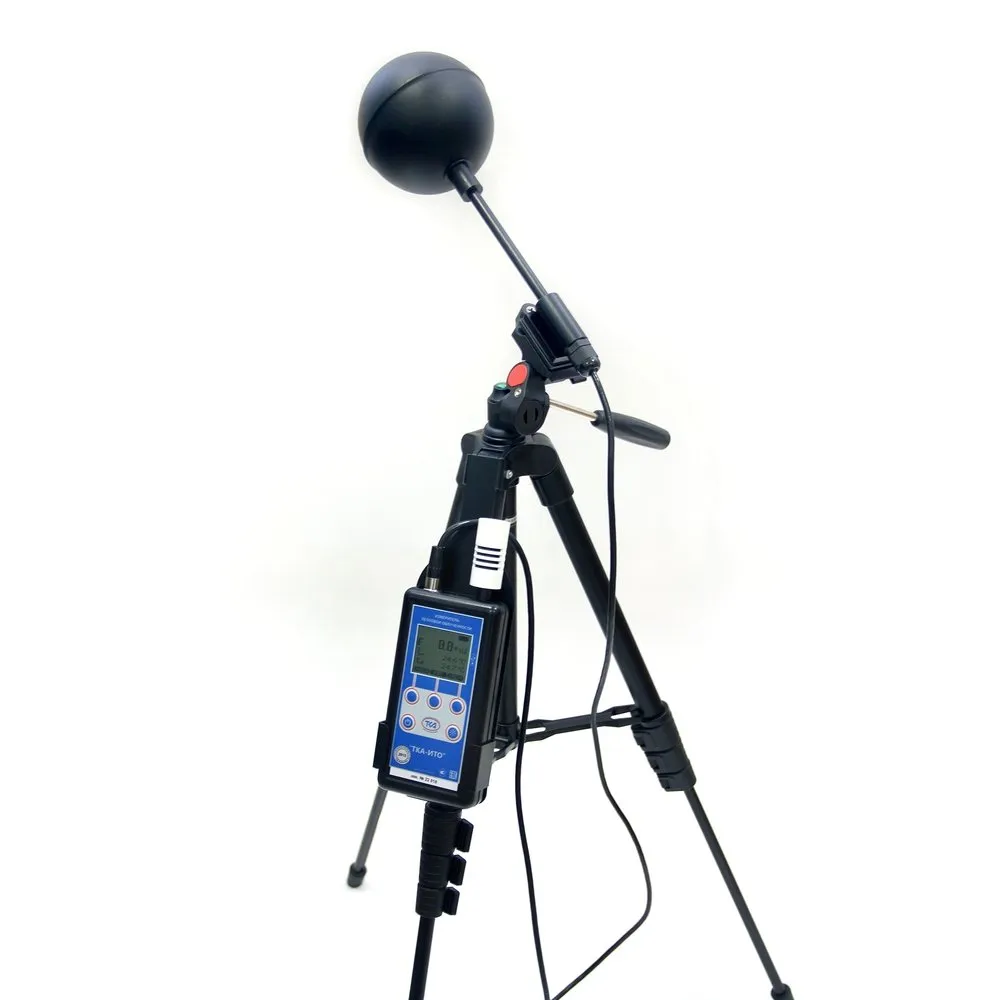

Измеритель тепловой облученности ТКА-ИТО

измерения  плотности  теплового  потока  излучения (или  интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла. Описание средства измерений Измеритель тепловой облучённости "ТКА-ИТО" Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока(облученности), с последующим масштабированием и индикацией результата измерения. Повышение температуры внутри черного шара определяет пропорциональную облученности реакцию  на  внешнее  тепловое  излучение,  усреднённую  по  углу 4п (360°) и времени экспозиции, эквивалентную  реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение  температуры  измеряется  по индуцированному  инфракрасному  излучению  от внутренней поверхности чёрного шара с помощью расположенного  внутри  него  фотоприёмного модуля. Фотоприёмный  модуль  содержит  неселективный (в диапазоне длин волн от 1,5 до 20 мкм) приёмник излучения, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются  микроконтроллером, и на дисплей электронного блока измерителя выводятся  значения измеренной облучённости, а также производится индикация температуры  внутри  чёрного  шара  и  температуры окружающей среды. Конструкция прибора Измеритель тепловой облучённости "ТКА-ИТО" Конструктивно измеритель состоит из блока черного шара  на  штативе  и  электронного  блока,  в  состав которого  входят  устройство  детектирования сигналов,  устройство  цифровой  обработки  результатов  измерений  и  жидкокристаллический дисплей  для  отображения  измеренных  и  вычисляемых  значений.  Конструкция  измерителей исключает  возможность  несанкционированной  настройки  и  доступа  к  измерительной информации,  корпус  опломбирован,  пломба  находится  в  местах  крепления  задней  крышки электронного блока. Основные технические характеристики прибора Измеритель тепловой облучённости "ТКА-ИТО" Диапазон измерений target="_blank">плотности теплового потока 10 ÷ 3 500 Вт/м2 Основная абсолютная погрешность измерений плотности теплового потока ± (2,0 + 0,08·ИВ)* Вт/м2 Время установления рабочего режима, не менее 15 мин * Примечание: ИВ– значение измеряемой величины (облучённости) Условия эксплуатации прибора Измеритель тепловой облучённости "ТКА-ИТО" Температура окружающего воздуха от -20 до +55 °С Относительная влажность воздуха при температуре окружающего воздуха 25 °С 65 % Атмосферное давление 101,3 кПа Габаритные размеры электронного блока Габаритные размеры блока черного шара (без штатива) (135 х 70 х 24) мм (400×Ø100) мм Масса прибора (не более)(без штатива) 0,4 кг Два элемента питания типа "АА" 3 В Нормативные документы прибора Измеритель тепловой облучённости "ТКА-ИТО" 1. ГОСТ 8.558–2009. ГСИ. Государственная поверочная схема для средств измерений температуры 2. Федеральный закон Российской Федерации № 426-н "О специальной оценке условий труда" от 28.12.2013 3. Гигиенические  требования  к  микроклимату  производственных  помещений.  Санитарные правила и нормы СанПиН2.2.4.548-96 Область применения прибора Измеритель тепловой облучённости "ТКА-ИТО" Выполнение работ по обеспечению безопасных  условий охраны труда, санитарный и технический надзор в жилых и производственных помещениях, аттестация рабочих мест и другие сферы деятельности, регламентируемые требованиями Федерального закона РФ № 426-н " О специальной оценке условий труда", СанПиН 2.2.4.548-96, приказа Минсоцздравразвития РФ № 1034н,   ISO – 7726:1998,  ГОСТ 8.106-2001. Программное обеспечение Программа "www.tkaspb.ru/main/core/ckeditor/plugins/elfinder/files/archive/TKA_Analizator_VPO_v1.0.zip">ТКА Анализатор ВПО v1.0", необходимая для проведения поверки (*.zip) Комплектация прибора Измеритель тепловой облучённости "ТКА-ИТО": Измеритель тепловой облучённости "ТКА-ИТО" Элемент питания типа "АА" (2 шт) Штатив-трипод напольный высотой h=1,3 м Руководство по эксплуатации Методика поверки МП 2411-0105-2014 Паспорт Сумка для прибора Транспортная тара Существенные преимущества прибора Измеритель тепловой облучённости "ТКА-ИТО" перед аналогами Прибор позволяет упростить и ускорить необходимые измерения интенсивности теплового облучения и на основе этого рассчитать среднюю радиационную температуру и величину экспозиции теплового облучения. Прибор полностью отвечает требованиям нормативных документов по измерению тепловой облучённости, регистрирует тепловое излучение с углом обзора 3600, обладает расширенным диапазоном измерений до 3500 Вт/м2, имеет повышенное быстродействие, благодаря оригинальной конструкции ЧШ, на дисплей прибора выводится информация о величинах тепловой облучённости, радиационной и окружающей температурах. Измерение теплового облучения – процесс, который может помочь вычислить температуру, которая достигается во время радиационного воздействия, и степень экспозиции облучения. Специализированные высокоточные приборы для измерения теплового облучения можно купить только в специализированных магазинах, и наша организация - одна из таких компаний. "ТКА-ИТО" – профессиональное устройство, которое способно за короткий срок рассчитать и вывести на дисплей показатели облучения в тепловом спектре. Благодаря полному углу обзора, который равен 360 градусам, и сверхчувствительным датчикам, работающим в расширенном диапазоне, результаты вычисляются с минимальной погрешностью при наиболее быстром процессе работы. Такое устройство подойдет как для измерения облучения в жилом пространстве, так и для исследования в ходе проверки производственного или научного здания. В цену прибора для измерения теплового излучения входит поверка с метрологическими нормами, а интервал между поверками равен 24 месяцам. Отличное качество сборки и привлекательная цена – также немаловажные достоинства, которые делают этот измеритель настолько популярным в своем классе. Свидетельство ''ТКА-ИТО'' (*.jpg) Описание типа ''ТКА-ИТО'' (*.pdf) www.tkaspb.ru/produkt/manual/manual_tka-ito_16-01.pdf" onclick="window.open(this.href, '', 'resizable=yes,status=no,location=no,toolbar=no,menubar=no,fullscreen=no,scrollbars=yes,dependent=no,width=600,height=780'); return false;">Руководство по эксплуатации ''ТКА-ИТО'' (*.pdf) Методика поверки МП 2411-0105-2014 Особенности ТКА-ИТО (*.pdf) Вы можете купить Измеритель тепловой (инфракрасной) облучённости "ТКА-ИТО" с поверкой на сайте производителя приборов НТП  "ТКА" по доступной цене.  Измеритель тепловой (инфракрасной) облучённости "ТКА-ИТО" с поверкой: описание, фото, характеристики, отзывы покупателей, инструкция и дополнительные принадлежности.    " />
